汽車智造升級加速—光學三維測量技術在汽車行業的應用
來源：惟景三維 作者：Vision3d
182024.04
工業4.0時代，制造業轉型升級加速，零部件生產周期加快，市場需求更加多樣化，汽車行業競爭愈發激烈，對于制造精度、檢測效率、整車質量的要求不斷提高，為降低制造成本、提高生產效率、確保產品質量，越來越多的車企廠商開始探尋更加直接、精準、有效的質量控制解決方案。
汽車零部件種類繁多，人工等傳統檢測方式因存在過度依賴操作經驗、在線批量檢測實現難度大、測量結果難以追溯等不足，無法滿足目前車企廠商的技術要求和生產周期。
從設計開發、模具制造到沖壓、焊接件的批量檢測、總裝過程中的虛擬裝配等一系列環節，光學三維測量技術為汽車制造全流程環節提供一站式三維數字化解決方案，助力汽車制造產業質量控制提升。
設計階段：掃描得到的數據可用于車輛的逆向設計、加速整車機械架構布置設計、車身造型數據生成等，縮短產品開發周期；
制造階段：精準獲取零部件的三維尺寸數據，檢測零件的精準性和一致性，保證零件生產、裝配質量；
維修階段：對車身受損處進行數據采集，判斷車身變形受損情況，為修復方案提供數據支撐或虛擬維修展示。
光學三維測量優勢：
質量保證：最高精度可達微米級，輕松實現零件細節特征的精確捕捉和質量控制，檢測數據更加精準、穩定、完整；
效率提高：上料即掃，輕松完成零件檢測準備及程序控制，數據采集處理速度快，所需人工勞動大幅減少，自動化程度提升，效率加快；
可視化數據：定制化檢測報告，檢測數據直觀可追溯，可對批量檢測的三維數據進行有效的數據存檔管理，為后續工藝改進及質量問題追溯提供數據支撐；
易學易用：設備經過簡單技術培訓即可上手操作，且對操作人員經驗要求不高，只需一鍵啟動，系統即可全自動運行；
降本增效：產品開發周期縮短，零件檢測效率加快，人工等投入減少，利于企業實現降本增效。
高精度3D數字化技術-賦能汽車行業高質量發展
01 鈑金件檢測
汽車鈑金件種類多、批量大，在汽車制造工藝中占到60%左右，廣泛應用于車身覆蓋件、加強件中，具有復雜的幾何形狀和嚴格的公差要求。
光學三維測量技術廣泛應用于原型設計、尺寸檢測、批量生產等鈑金件生產制造過程，對鈑金件進行尺寸精度測量，有助于對單品進行精度和質量確認，避免總成零件質量出現較大誤差，影響最終產品量產質量。
逆向設計：快速準確全面地獲取產品原型數據，用于進一步地設計和優化，縮短設計周期。
尺寸檢測：快速獲取零件三維形貌數據，與原始數模進行擬合比對，對零部件尺寸偏差進行把控判斷，為產品質量控制提供數據支撐。
回彈分析：鈑金件會出現回彈現象，造成與設計尺寸存在偏差，對沖壓零部件進行回彈趨勢檢測，快速定位回彈的位置和量值，為調整修改提供依據。
孔位檢測：基于孔位識別技術及多重曝光技術，實現零件表面孔、槽等細節特征位置的高精度檢測，避免影響后續裝配工藝。

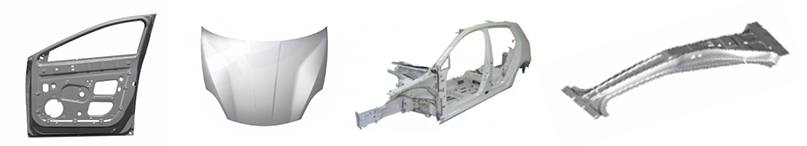

適用零件：白車身、四門兩蓋、側圍、車頂蓋、底板、縱梁、發動機罩內板、翼子板等。
典型案例：汽車車門自動化三維檢測

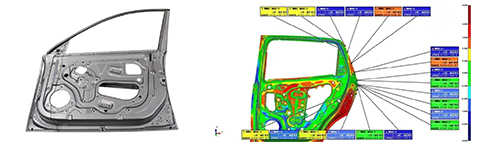

| 一鍵啟動光學三維測量系統，無需人工干預對車門自動進行掃描路徑規劃，自動化、智能化完成對車門的數據采集。
優勢：
1、單件檢測時間縮短，效率大幅提升，滿足批量檢測需求。
2、高精度先進測量算法，保證反光區域及槽、孔等細節特征精度。
02 注塑件檢測
注塑件具備生產效率高、輕便耐用、原材料浪費少等優勢，為適應汽車輕量化的需求，汽車擋泥板、座椅支架、手柄等采用塑料為原材料，在注塑成型工藝中，從模具設計、合模填充、開模脫模，再到注塑件成型，每一個環節對設計和加工精度都有嚴格要求。
注塑模具檢測：不受模具形狀、大小限制，快速獲取模具三維尺寸數據，利于保證模具制造質量和模具校正，減少模具制造廠商迭代修改次數。
注塑件檢測：覆蓋注塑件原型開發、尺寸檢測、精密裝配等環節的質量檢測任務，在保證掃描精度的同時，掃描過程自動高效。

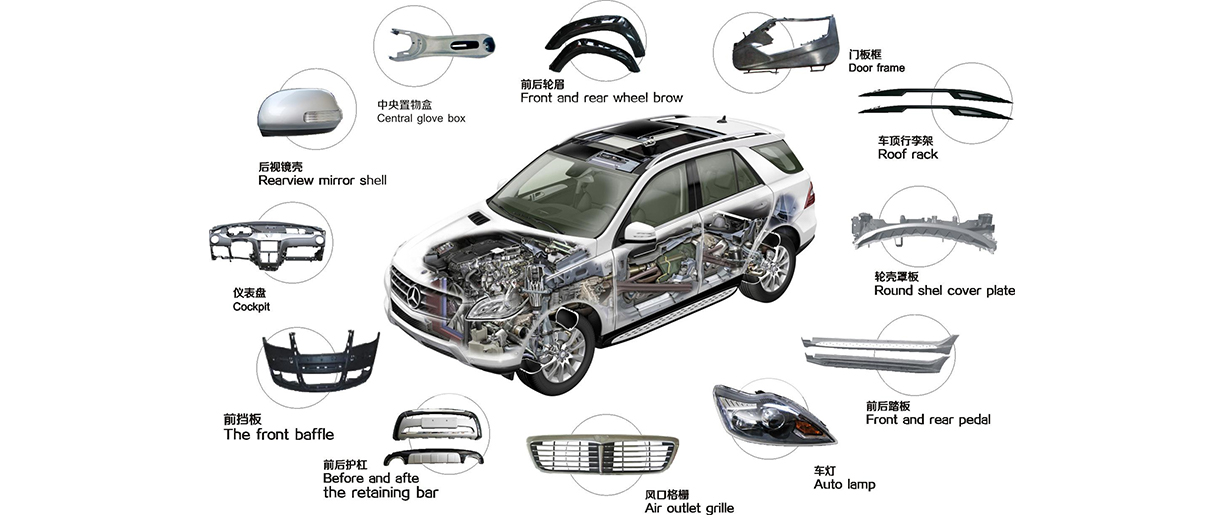

適用零件： 車燈燈罩、儀表盤、擋泥板、底盤蓋板、座椅支架、手柄、車身內外飾等。

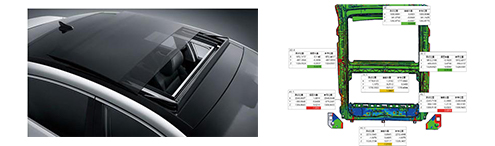

典型案例： 汽車天窗自動化三維檢測
| 對汽車天窗進行自動化三維檢測，高效獲取天窗飾板、前/后玻璃安裝點、擋風網卡板點等多個位置關鍵數據。
優勢：
1、檢測精度高速度快，檢測精度優于0.1mm,單件檢測時間小于4分鐘。
2、排除人工因素對測量結果、分析結果的影響，極大地提升可重復性。
03 鑄件檢測
汽車部分核心部件采用鑄造工藝，一體壓鑄技術在電車領域也逐漸成為一個熱門應用，高精度三維掃描儀可應用于鑄造模具、砂芯檢測和鑄件本身檢測等方面，可實現鑄件全方位測量，對鑄件的生產設計、精度檢測、余量分析、輔助劃線有著重要作用。
逆向設計：精確地獲得零部件的三維數據，輔助客戶后期改良設計和加工生產。
尺寸檢測：對鑄件進行自動化三維檢測，及時發現并排除不合格品，提高產品質量和生產效率。
精準劃線：將掃描數據與鑄件模型進行對比，自動分析各加工面加工余量，在余量充足的情況下，自動對零件進行激光劃線。

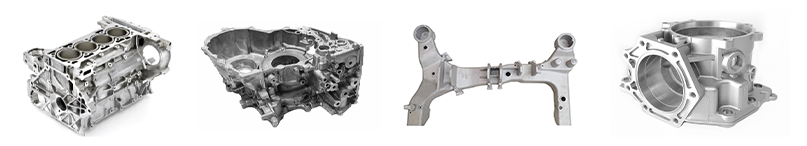

適用零件： 變速箱殼體、壓鑄副車架、油底殼、發動機缸體、缸蓋等。

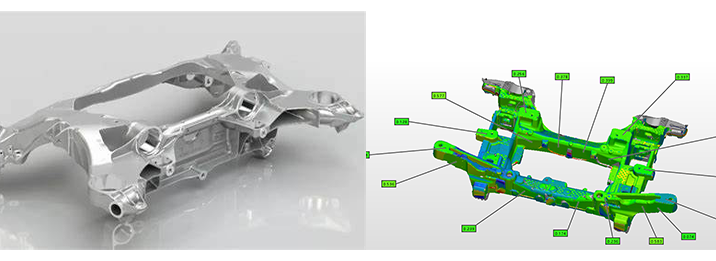

典型案例： 汽車壓鑄副車架自動化三維檢測
| 高效且準確的獲取副車架三維尺寸數據，并可基于批量檢測結果，對關鍵尺寸的趨勢進行分析，為后續加工工藝提供參考。
優勢：
1、優化的測量算法，無需對反光區域進行噴粉、貼點等預處理。
2、測量結果實時可視，數據自動化處理分析并生成定制化檢測報告。
04 鍛件檢測
鍛件經過高溫至冷卻的成形過程，會發生多次變形，成形精度難以控制，廢品率高，終鍛后即刻對高溫鍛件進行測量，有助于幫助追溯尺寸誤差，優化工藝，避免批量廢品，保障鍛件質量，提高生產效率。
高溫檢測：高溫自動化設備可在1100℃鍛件前穩定工作，精準獲取鍛件尺寸數據，掃描數據自動存儲，用于批量生產過程中尺寸精度控制及變形趨勢分析。
線邊、線上檢測：設備可直接作用于車間生產環境，滿足線邊離線檢測及在線全測全檢任務。

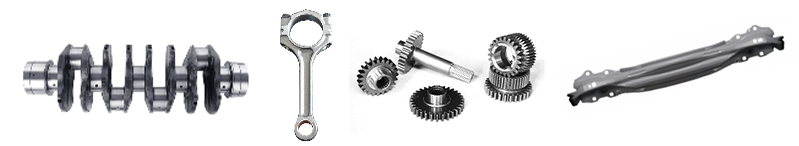

適用零件：汽車前軸、曲軸、傳動軸、連桿、齒輪、前橋、后橋等。

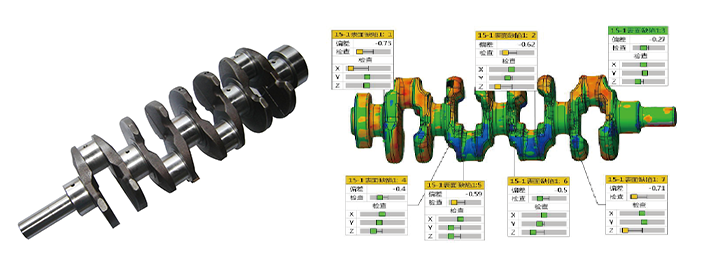

典型案例： 汽車曲軸自動化三維檢測
零件溫度：1100℃
| 抓取零件至檢測工位進行自動化三維測量，并根據檢測結果自動分揀，將合格零件分揀熱處理上件至下一工序。
優勢：
1、消除高溫鍛件表面紅外輻射對圖像質量的影響，保證測量數據精準性。
2、實際生產車間使用，有效應對變溫、振動、粉塵等惡劣工況。
05 電動汽車三電系統檢測

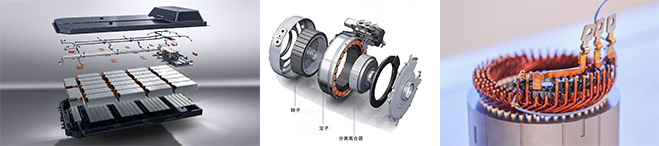

三電系統作為電動汽車最為核心的技術系統，直接影響到汽車的最終性能及安全性，惟景三維光學三維測量技術具有高精度、高效率、數字化等特點，為新能源汽車動力系統的高質量生產提供智能化解決方案，確保新能源汽車的可靠性、穩定性及安全性。
電池系統部件檢測：可對電池包尺寸、電池托盤等部件進行自動化三維檢測，避免因電池存在鼓包、變形等問題導致后續裝配不良。
電機系統部件檢測：對電機系統內部的定子、轉子、殼體、驅動軸等部件進行高精度尺寸檢測，提高電機檢測的整體效率及測量精度的同時降低了人工操作成本，保證了產品質量。
電控系統部件檢測：電控系統整體呈現功能復雜化、高度集成化的趨勢，對其連接器、電路板、殼體等部件進行質量控制，以保證電子元件更加高效和可靠。
適用零件： 電池包、電池托盤、定子、轉子、散熱基板等。

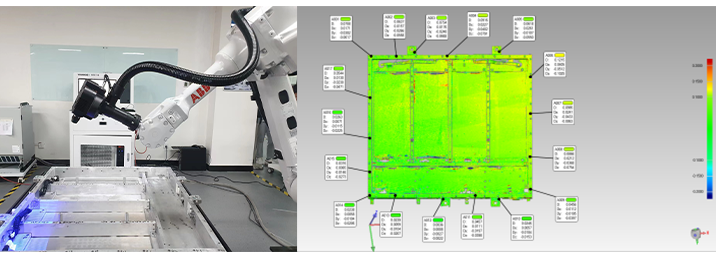

典型案例： 新能源汽車電池托盤自動化三維檢測
| 無需粘貼標志點即可對零件進行自動化三維測量，快速獲取零件表面高質量點云數據，單件檢測時間大幅縮短，滿足大批量在線檢測需求。
優勢：
1、設備臂展延伸范圍廣，可有效解決電池托盤及其他中大型零件檢測難題。
2、優化的測量算法，保證槽、孔測量精度，實現對孔的高質高效檢測。
惟景三維光學三維測量技術為汽車廠商提供了更加精準、高效的質量控制解決方案，助力汽車廠商生產效率和創新能力提升，實現數字化生產管理，推動我國汽車行業向更加智能化、高效化方向邁進。
-
