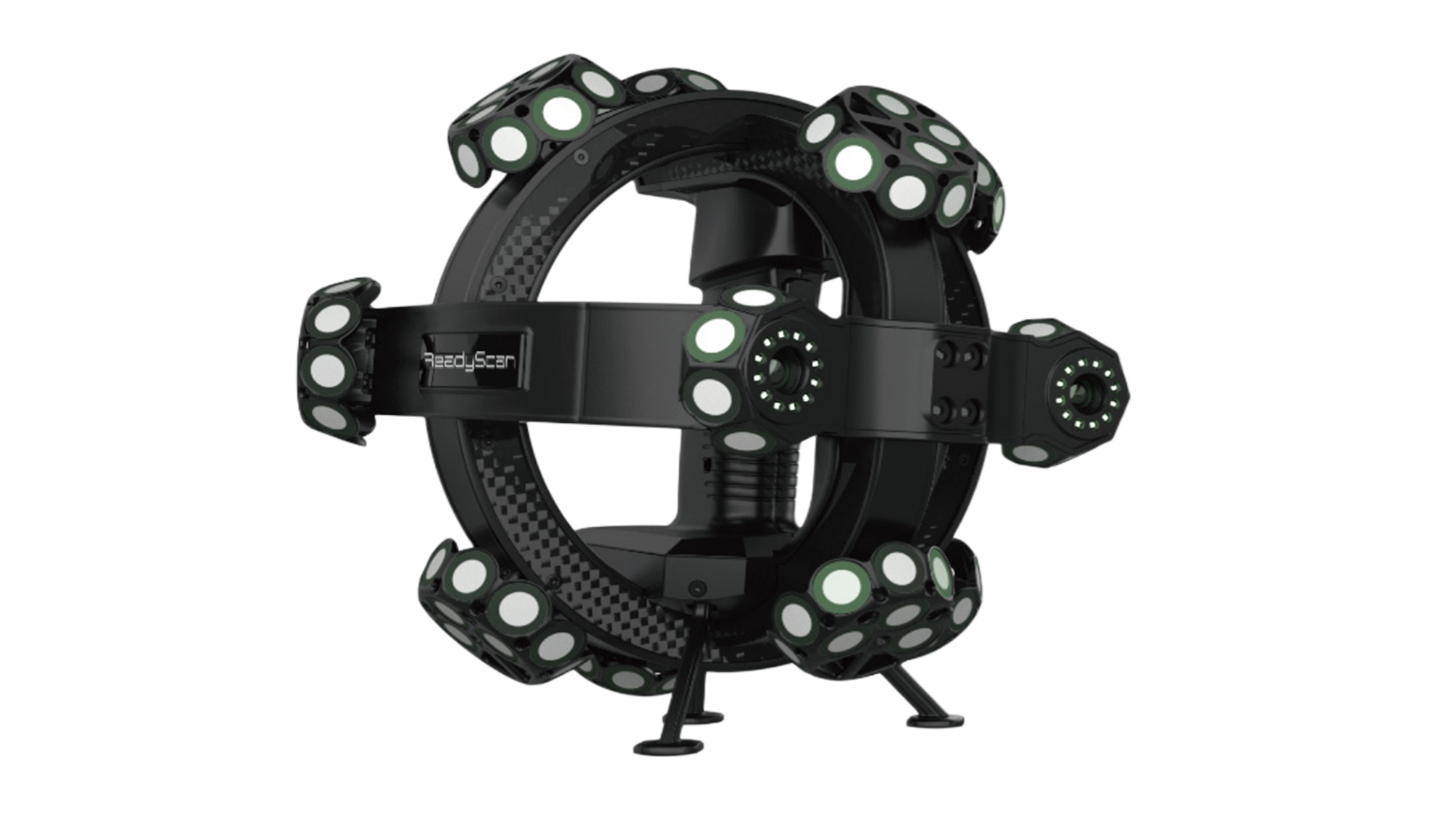

ReadyScan T 跟蹤式手持三維測量設備
ReadyScan T 跟蹤式手持三維測量設備采用智能光學跟蹤測量技術，無需貼點即可完成超高精度測量，具備高速掃描、精細掃描、深孔掃描等多種掃描模式，搭配測量光筆，能精準獲取工件的邊界、圓、槽等特征，掃描數據實時顯示，廣泛應用于航空航天、汽車制造、軌道交通、模具制造等行業，滿足自動化測量、質量控制等多樣化需求。
-
大范圍追蹤
-

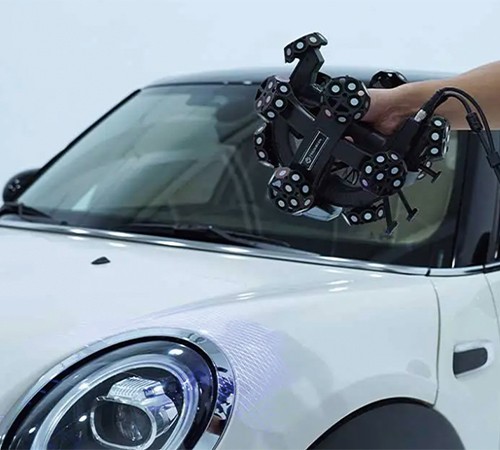

無需貼點
-

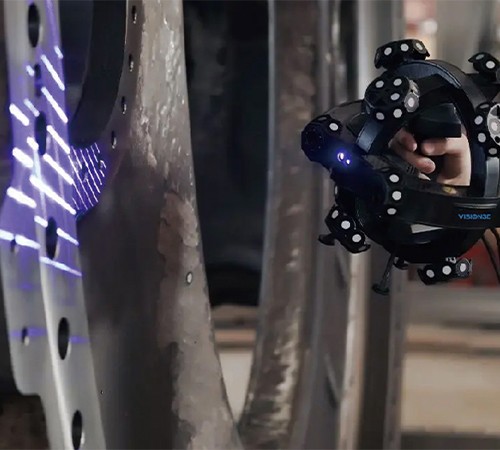

邊界檢測
-
廣拍無界 纖毫入微
強勁的動態自適應LED算法（DLA）和超遠景深性能，抗干擾能力強，視野開闊，輕松實現6m范圍內高清高幀率的圖像捕捉。
-

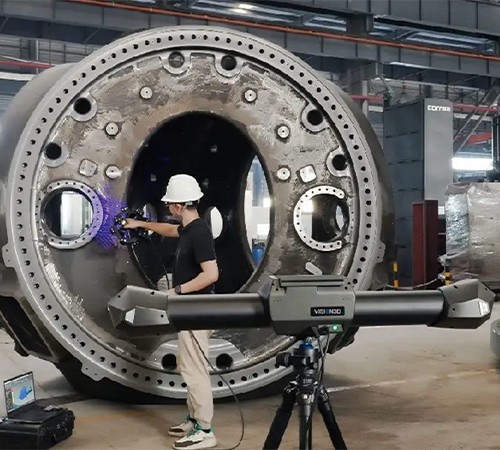

超大尺寸 一站掃描
在超廣角可視范圍和突破性邊緣校準算法的加持下，有效避免了大型工件測量中頻繁轉站的困擾，實現超大型項目一站式高精度掃描。
-
廣泛追蹤 精密出眾
光學智能跟蹤，打造無需貼點，開創性地采用邊緣計算技術，賦予跟蹤器“強大性能”。
產品參數
產品 |
ReadyScan T系列 |
|
產品型號 |
ReadyScan T42 |
ReadyScan T49 |
掃描模式 |
高速掃描：34束交叉藍色激光線精細掃描：7束平行藍色激光線深孔掃描：額外1束藍色激光線 |
高速掃描：42束交叉藍色激光線精細掃描：7束平行藍色激光線深孔掃描：額外1束藍色激光線 |
*最高精度（1）[mm] |
0.025 |
|
掃描速率 |
2,200,000次測量/秒 |
2,600,000次測量/秒 |
最大掃描面[mm²] |
500×600 |
|
光源類別 |
Class Ⅱ（人眼安全） |
|
最高分辨率[mm] |
0.020 |
|
*體積精度（2） |
10.4m³：0.06mm18m³：0.075mm |
10.4m³（距離跟蹤器3.5m）：0.049mm28.6m³（距離跟蹤器5.0m）: 0.067mm49.0m³（距離跟蹤器6.0m）： 0.089mm |
體積精度
|
0.044mm+0.012mm/m |
0.044 mm+0.012 mm/m (>6m) |
掃描物體尺寸范圍
|
100~8000 |
/ |
單站跟蹤距離 |
/ |
6,000mm |
孔位置精度[mm] |
0.05 |
|
單個跟蹤器相機像素 |
/ |
2,500萬像素 |
基準距[mm] |
300 |
|
景深[mm] |
400 |
/ |
輸出格式 |
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
|
工作溫度 |
-10–40°C |
|
接口方式 |
USB 3.0 |
|
(1) *依據VDI/VDE 2634 part3 標準
(2) *依據VDI/VDE 2634 part3 標準
