PowerScan® - T 跟蹤式藍光面掃描三維測量設備

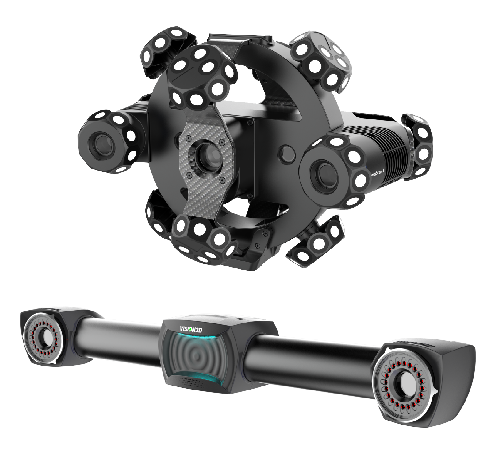

PowerScan® -T跟蹤式藍光面掃描三維測量設備，由三維掃描儀和光學跟蹤器組成，采用智能光學跟蹤測量技術，配備超高分辨率智能相機，無需貼點即可完成高精度三維測量，測量范圍廣泛可擴展，適用于汽車、重工機械零配件、鑄件等大工件的快速高效掃描。
-

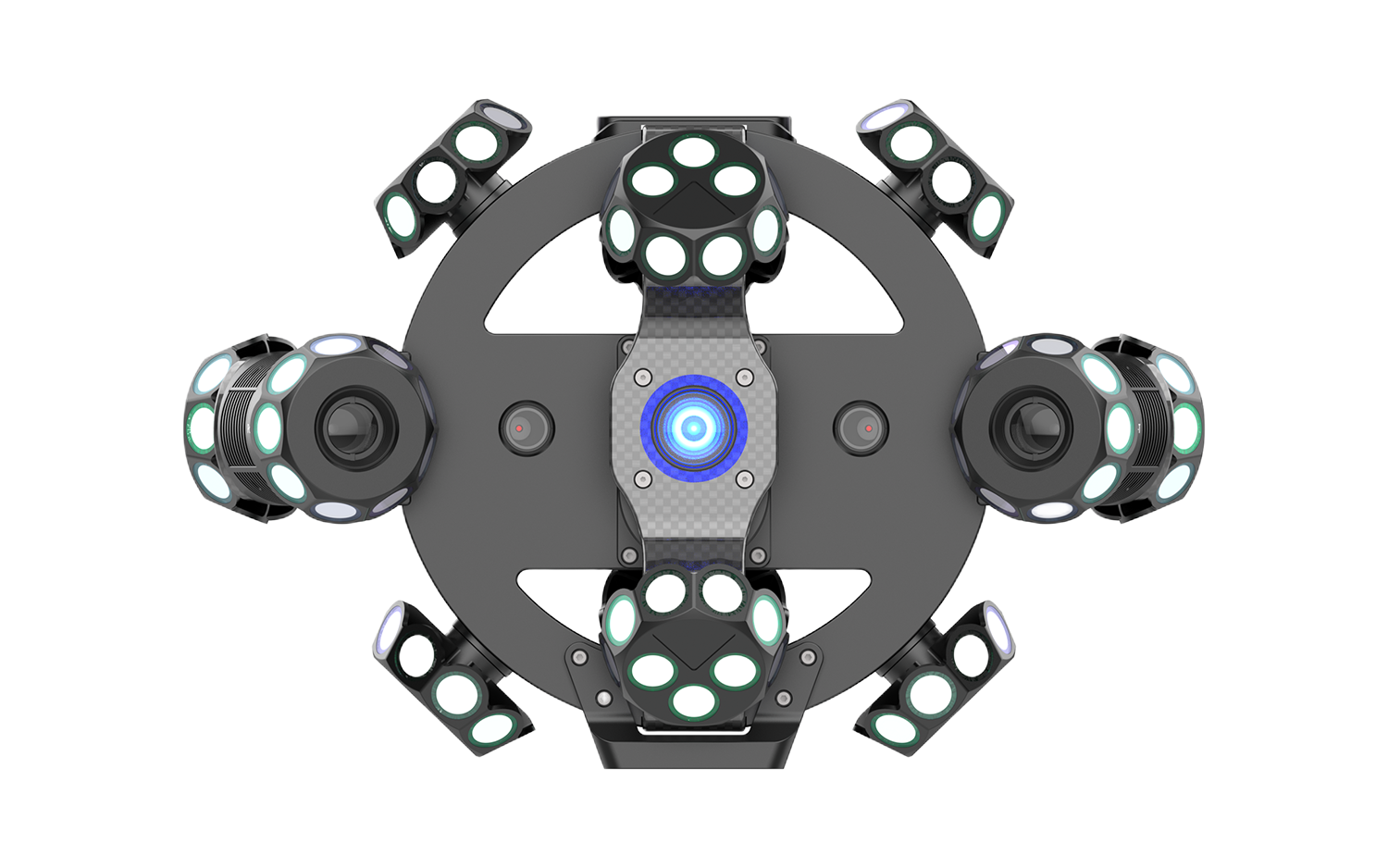

智能跟蹤、無需貼點
設備操作便捷，無需粘貼標志點，不受工況中相對位置移動的影響，可實時智能跟蹤定位掃描頭。
-

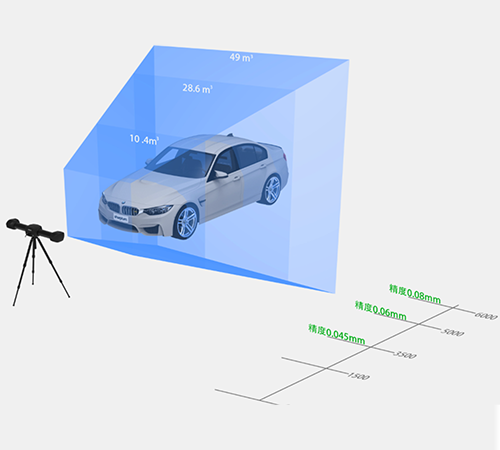

大視野、大范圍
跟蹤范圍提升至49m³，實現了6m范圍內超高精度圖像捕捉，同時超廣角可視范圍和邊緣校準算法，有效避免了大型工件測量中轉站頻繁的困擾。
-

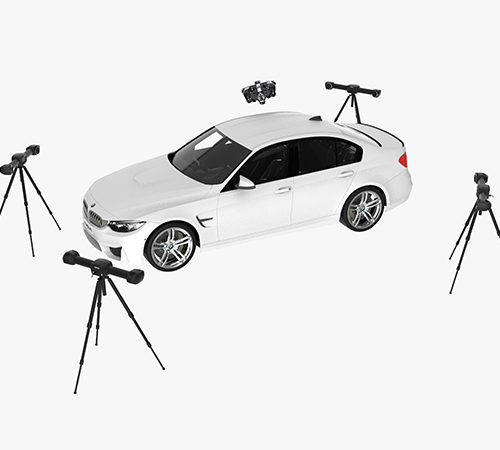

可在測量現場快速部署
在測量現場，可根據被測零部件的特點，快速部署1個或多個視覺跟蹤設備，實現整個測量范圍的完整覆蓋。
產品參數
產品型號 |
 PowerScan® -T
|
|||||
測量范圍[mm²] |
370×270 |
200×140 |
||||
分辨率 |
2048×1536 |
2048×1536 |
||||
測量點距[mm] |
0.19 |
0.1 |
||||
掃描方式 |
自動 |
|||||
接口方式 |
USB 3.0 |
|||||
測量精度[mm] |
0.03 |
0.02 |
||||
重量[kg] |
5 |
4.5 |
||||
設備尺寸[mm] |
400×210×165 |
300×195×120 |
||||
單次掃描時間[s] |
0.6 |
0.6 |
||||
跟蹤器相機像素 |
25,000,000 |
|||||
體積精度[mm] |
測量范圍 [m³] |
跟蹤器距離 [m] |
測量精度 [mm] |
測量范圍 [m³] |
跟蹤器距離 [m] |
測量精度 [mm] |
10.4 |
3.5 |
0.05 |
10.4 |
3.5 |
0.045 |
|
28.6 |
5.0 |
0.07 |
28.6 |
5.0 |
0.06 |
|
49.0 |
6.0 |
0.09 |
49.0 |
6.0 |
0.08 |
|
*依據VDI/VDE 2634 Part3 標準
