隨著汽車行業對汽車安全性要求、節能減排標準的不斷提高，越來越多的車企制造業在確保整車安全的前提下開始探索更加輕量化的車身解決方案，其中一體式門環的工藝應用更是成為汽車輕量化進程中重要的創新突破。

所謂門環，是指司乘人員進出門洞周圍的重要結構件，一體式門環通常采用熱成形激光拼焊技術，預先將相同厚度或不同厚度的熱成形鋼板拼成一個環，再通過熱成形工藝生產出零件，具備重量更輕、強度更高、材料利用率更高、碰撞性能好等優勢，能更加平滑有效地傳遞碰撞能量、保證汽車安全性能，在提升車輛強度、平衡整車性能、節約制造成本以及減重降本方面具有顯著效果。


  汽車一體式門環自動化三維檢測：

門環生產工藝復雜，零部件本身的偏差、工裝夾具的定位穩定性、焊裝變形以及人為操作等因素都會影響到門環的制造精度及質量。由于一體式門環通常由不同鈑金件單品經過熱成形拼焊工藝形成，單個鈑金件在沖壓過程中易出現過度拉伸、變形、開裂等問題，如不確保單品質量，則會導致門環總成出現較大的誤差，同時一體式門環尺寸較大，空間形面特征復雜，定位裝夾困難，在經過成形工藝后，易產生尺寸偏差和位置偏移，難以達到生產制造所需的精度要求，因此需對其進行三維尺寸檢測。

檢測需求：

本項目中的門環由前地板梁架總成、后地板左后/右后縱梁總成、左前支柱總成焊接連接而成，為確保門環制造質量，此次項目中客戶的需求主要有以下幾點：

· 測量前地板梁架總成件外觀尺寸、孔的位置度、面的位置度、修邊線尺寸、關鍵附件的有無及錯放等；

· 測量后地板左后/右后縱梁總成件外觀尺寸、孔的位置度、面的位置度、修邊線尺寸等；

· 測量左前支柱總成件外觀尺寸、孔的位置度、面的位置度、修邊線尺寸等。


項目難點：

1、使用定制工裝檢具進行測量，操作繁雜，效率低，人工成本高，且無法出具詳盡的檢測報告；

2、工件易變形，邊線寬度窄，人工測量不方便，檢測精度難以保證

3、曲面、孔、凹凸面等不規則形狀特征多，且測量過程中存在遮擋和盲區，普通測量工具難以完整覆蓋

4、金屬高亮材質表面，反光會對測量結果帶來干擾，影響測量精度和準確度。

惟景三維解決方案：

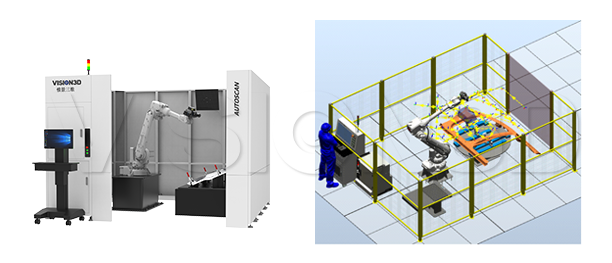

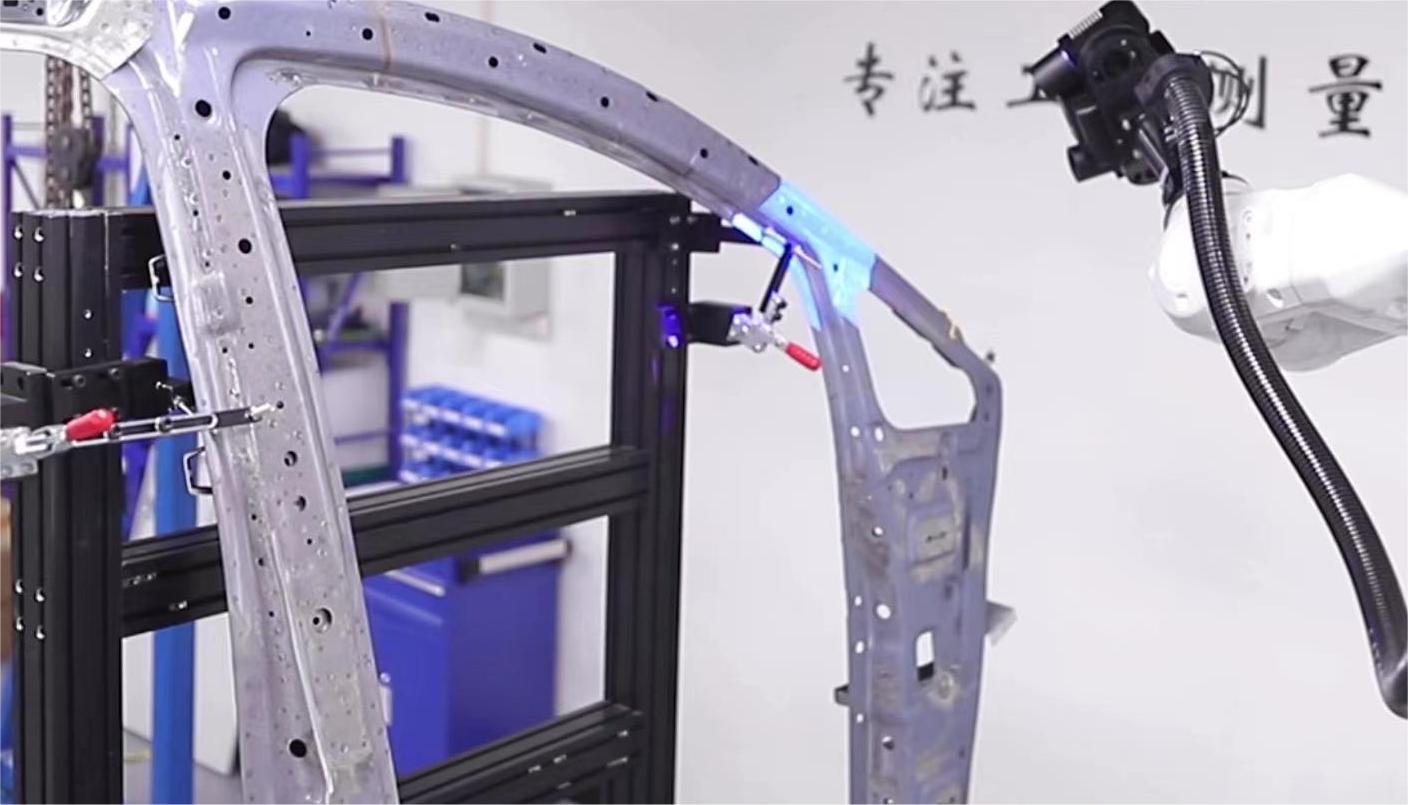

惟景三維采用自動化光學三維測量檢測方案，可自動對汽車門環進行整體掃描測量并對測量數據進行處理分析，測量結果精準、可靠、可追溯，有助于大幅提升產品檢測效率及質量，實現生產的質量管控。

| 方案優勢

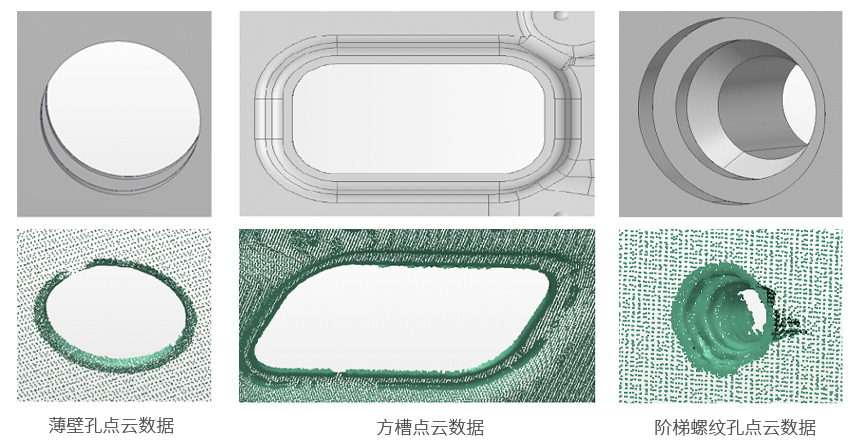

01 精度保證：數據采集完整清晰，多次測量數據穩定，單幅測量精度可達0.05mm，高質量還原安裝孔、螺紋孔等細節特征；

02 高效檢測：無需人工干預，系統可自動規劃最優測量路徑，自動化檢測效率高，綜合節拍約300~1200秒/件；

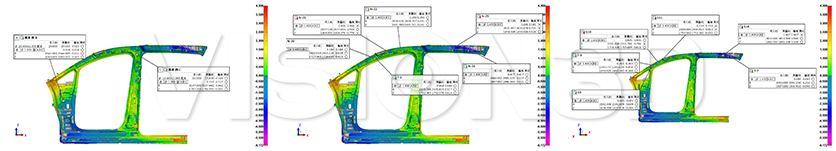

03 定制化檢測報告：測量數據實時可視，專業數據處理軟件對采集數據進行處理分析，并與原始數模對比生成直觀的定制化檢測報告，測量結果可追溯，助力指導后續工藝優化。

“雙碳”背景下，汽車輕量化對于節能減排，實現可持續發展具有重要意義，隨著車身輕量化設計的不斷發展，一體式門環也將被更多地普及應用，惟景三維自動化光學三維測量解決方案提高了門環的檢測精度及效率，為生產設計和工藝改進提供了可靠的數據支持，有助于客戶實現數字化轉型和可持續發展。
