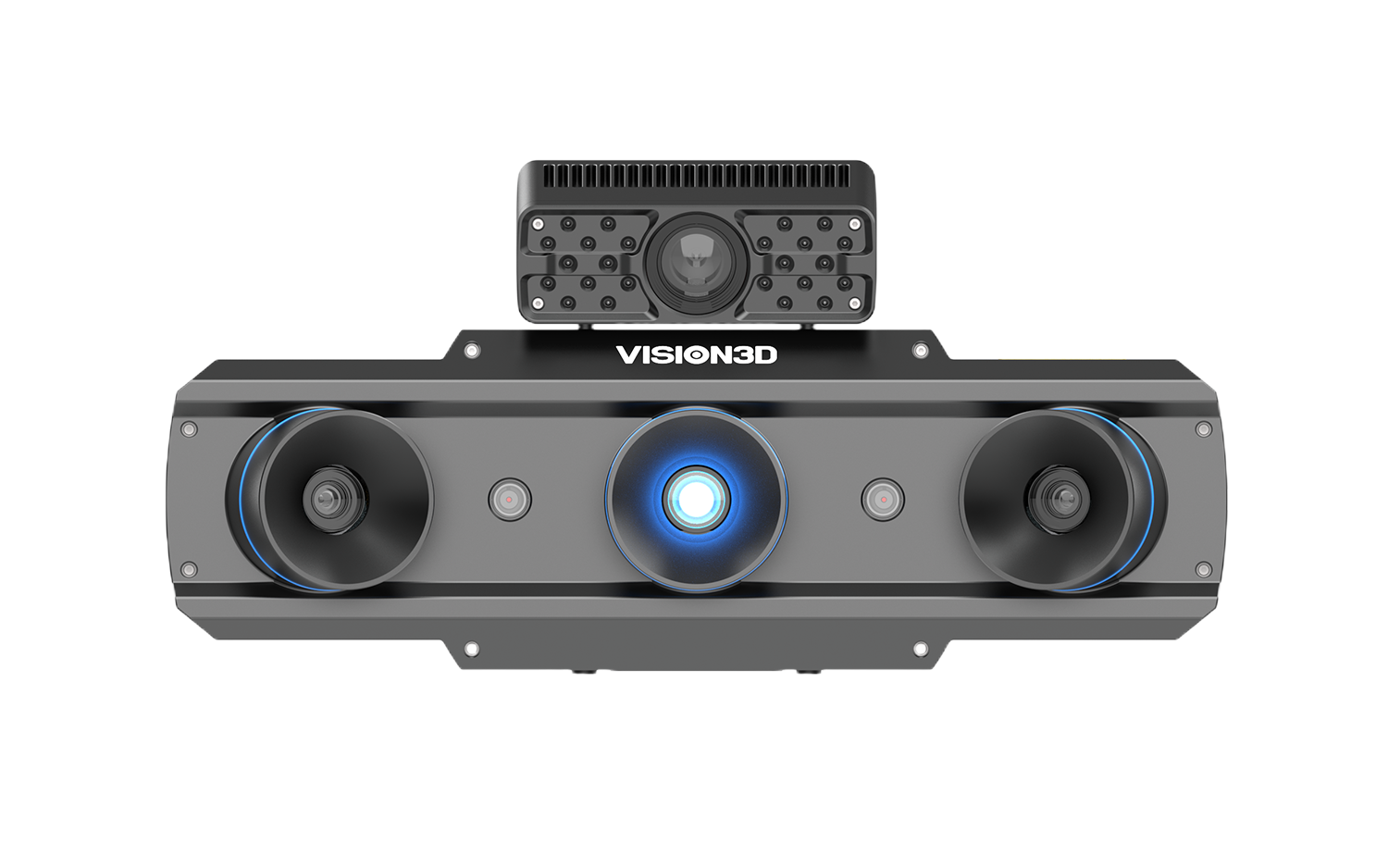

PowerScan® - G 全局式藍光面掃描三維測量設備
PowerScan® - G 全局式藍光面掃描三維測量設備，集成高性能藍光測頭與高分辨率攝影測量系統，可以在大幅減少標志點數量條件下，實現高精度拼接測量。配合直線導軌或復合機器人時需要攝影測量模塊，可在最短的時間完成對大型零件進行全尺寸測量。
-

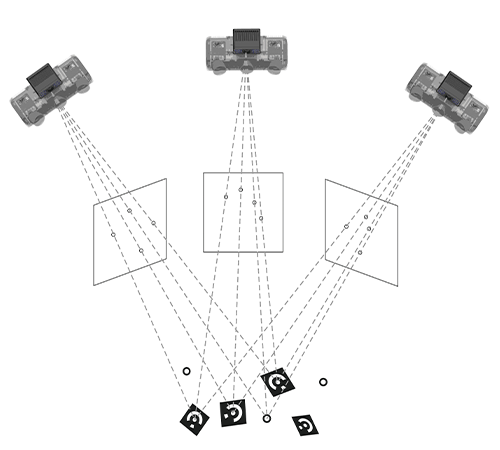

標志點高精度數據采集
配備高分辨率攝影測量模塊，在掃描前可用攝影測量模塊快速獲取更高精度的標志點，提升整體測量精度。
-

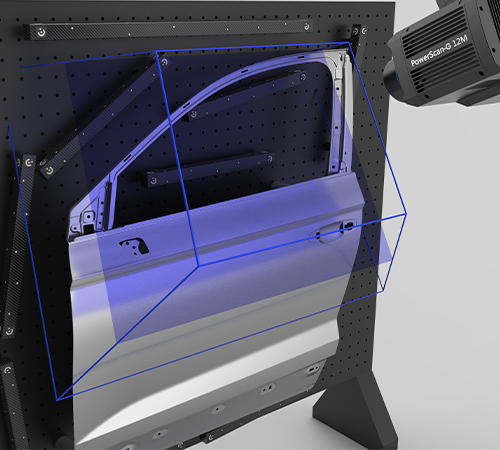

減少標志點數量，優化工裝
攝影測量視野比藍光面掃視野大4倍，測量時采用單幅攝影測量圖片實現高精度拼接，可以大幅減少標志點數量（減少75%），也可極大優化測量工裝的設計和布局。
-

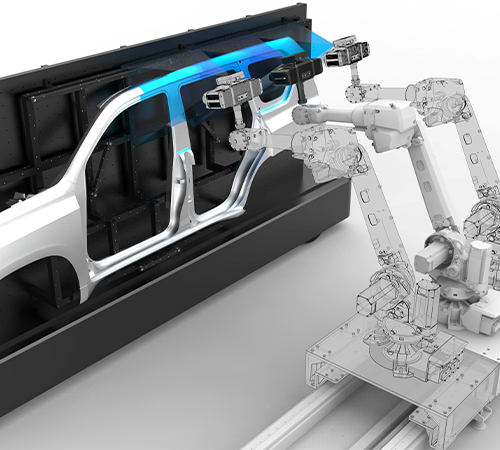

靈活的定位和大范圍測量
配合直線導軌或復合機器人時需要攝影測量模塊；獲取更高精度的標志點，單幅測量范圍達800*600，可在最短的時間完成大型和重型零件的全尺寸測量；高分辨率減少了測量次數并加快了工作流程。
產品參數
|
產品型號 |
 PowerScan® - G
|
|
|
測量范圍[mm²] |
800×600 | 460×330 |
|
分辨率 |
4096×3000 | 4096×3000 |
|
測量點距[mm] |
0.18 | 0.12 |
|
*單幅測量精度[mm] |
0.02 | 0.015 |
|
掃描方式 |
自動 | |
|
接口方式 |
USB 3.0 | |
|
單次掃描時間[s] |
2 | 2 |
|
重量[kg] |
10 | 10 |
|
設備尺寸[mm] |
530×260×255 | 530×260×255 |
|
攝影測量面幅[mm²] |
1550×1150 | 1050×770 |
|
攝影測量景深[mm] |
2000 | 1500 |
|
體積精度[mm] |
0.02+0.015mm/m | 0.015+0.015mm/m |
*依據VDI/VDE 2634 Part3 標準
