當前位置： 首頁 >行業應用 >軌交重工 >應用案例 | 高鐵鋼軌跟端高溫在線自動化檢測方案

應用案例 | 高鐵鋼軌跟端高溫在線自動化檢測方案

來源：惟景三維 作者：本站編輯

222023.09

鋼軌是軌道交通系統的重要組成部分，而鋼軌跟端的聯接效果直接影響到車輪通過時的連續性及平順性。所以，鋼軌跟端的成形尺寸對軌道交通安全有著重要影響。鋼軌跟端采用熱鍛成形工藝，要求成形后整體待加工余量均勻，并且符合粗加工圖紙尺寸公差要求。

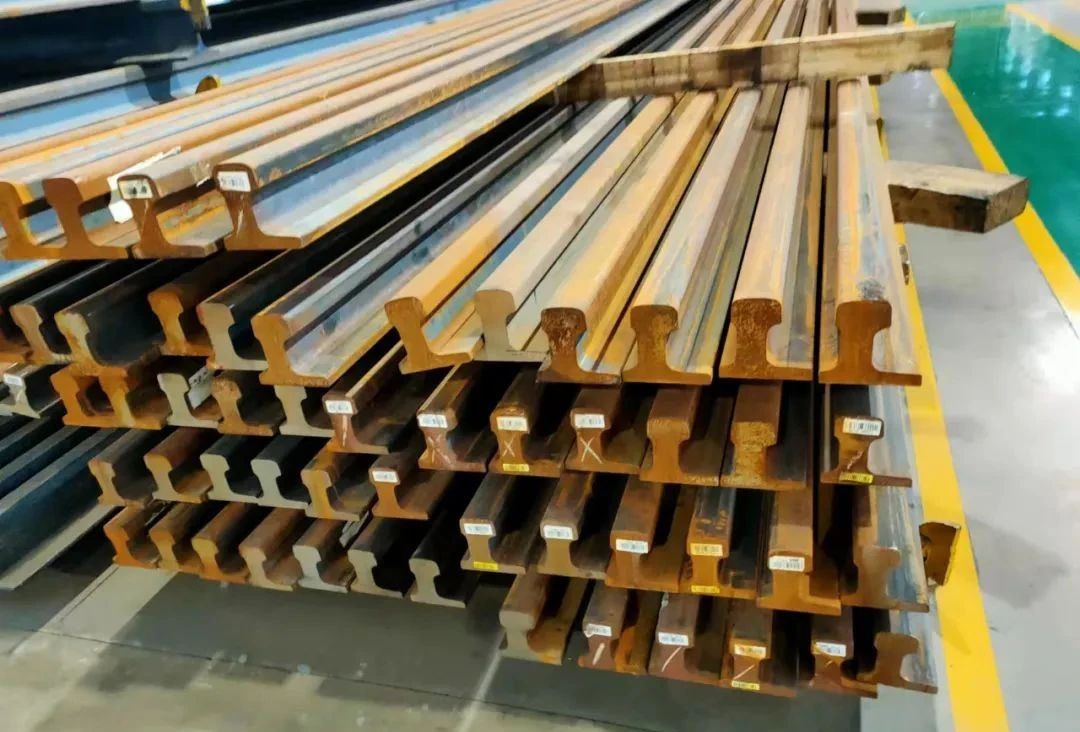

圖 | 高鐵鋼軌



熱鍛成形后鋼軌跟端的溫度約為1000℃，傳統檢測方式是人工穿戴耐高溫護具使用定制化卡尺檢測。卡尺檢測無法判斷整體偏差量，且人工檢測時存在讀取誤差，導致檢測結果不可靠。

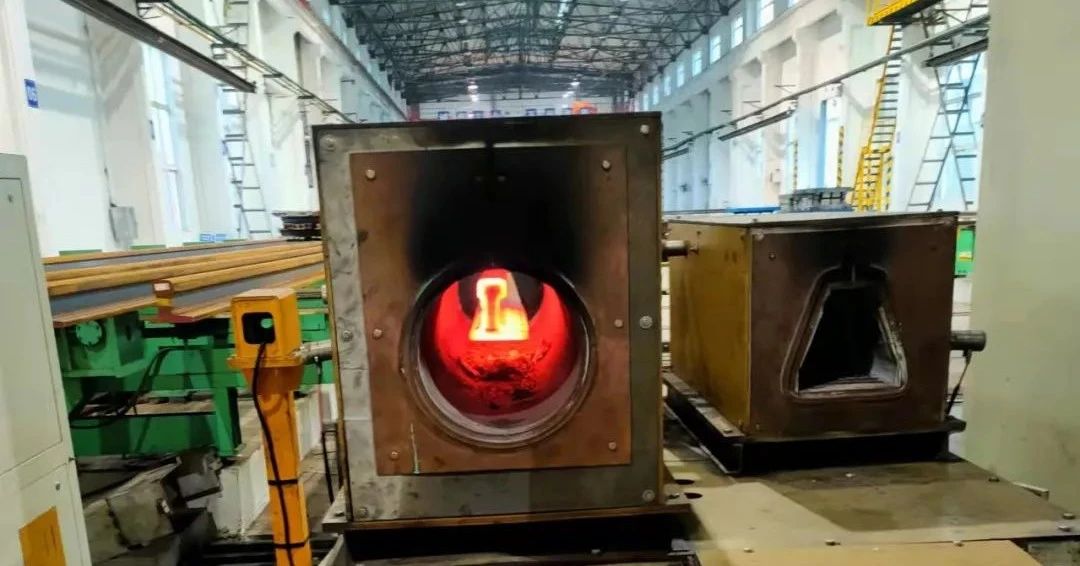

圖 | 高溫狀態下的鋼軌跟端



為解決上述問題，我們采用AutoScan-H對1000℃紅熱狀態下的鋼軌跟端進行自動化三維掃描，檢測尺寸偏差和整體余量分布，以判斷是否符合加工要求。掃描后的三維數據和檢測報告自動存儲，用于批量生產過程中零件尺寸精度和形變量的趨勢分析，為后續工藝優化提供數據支撐。

上述方案已成功應用于某大型企業的鋼軌生產線上，國內首次實現了鋼軌跟端1000℃高溫狀態下的全測全檢。

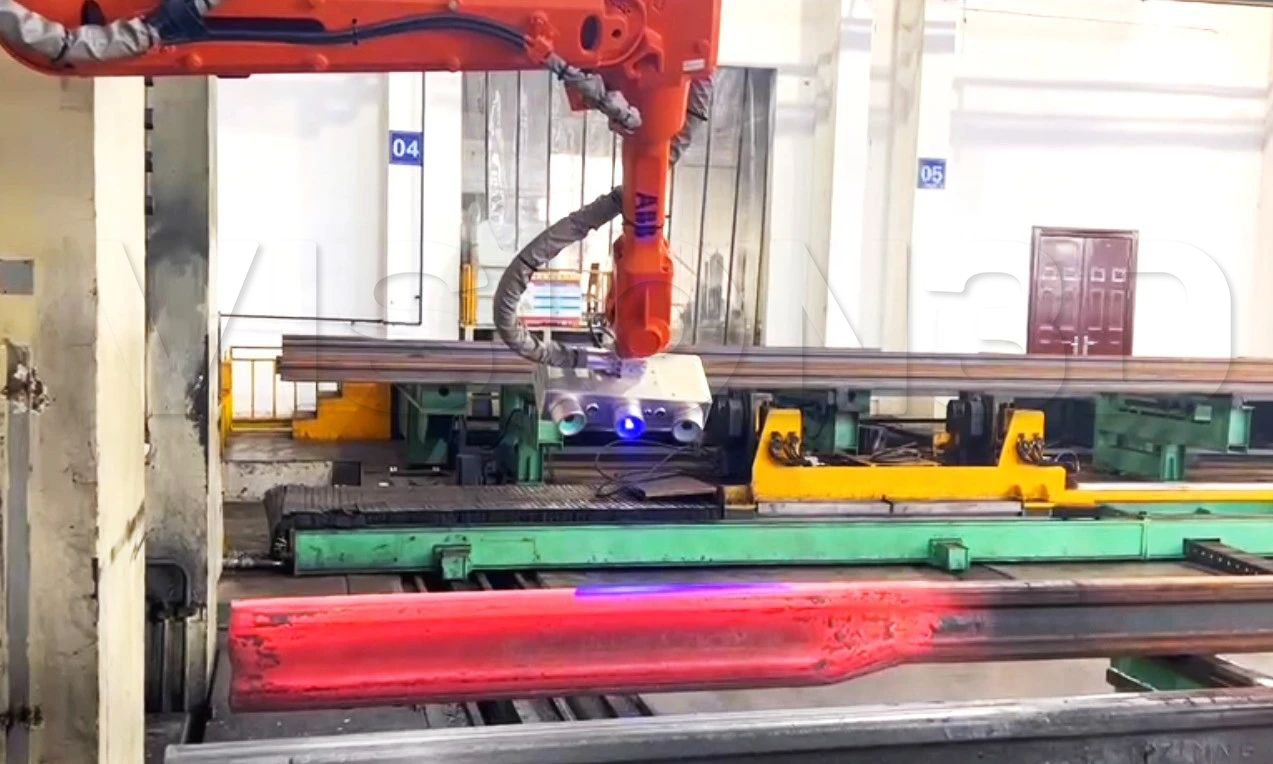

圖 | 鋼軌跟端高溫在線自動化檢測





圖 | 部分?jǐn)?shù)據報告



  設備優勢：

01 BlueTech智能濾波  獨特的濾波技術，消除高溫鍛件表面紅外輻射對圖像質量的影響，保證測量數據的準確性。

02 參數自校準  實時監控溫度、振動等工況變化，并自校準調控響應，保證系統在惡劣環境下的穩定性。

03 測量數據自動處理  實現無標志點數據自動拼合，自動將多視角點云數據全局配準，并自動完成配準檢測，去除背景噪聲。

04 測量路徑快速規劃  系統自動生成最優視點，獲取高質量點云數據；自動規劃最優的機器人測量路徑，減少掃描時間。
