應用案例 | 列車牽枕緩自動化三維測量方案

來源：惟景三維 作者：本站編輯

222023.09

項目背景：

軌道列車的牽枕緩是一個結構及其復雜的關鍵受力部件，結構上分為緩沖梁組成、枕梁組成和牽引梁組成。制造完成后，需對牽枕緩的多個尺寸精度和形位公差進行20多項檢測，目前普遍采用手工檢測手段進行，效率低、精度差。

檢測物體：列車牽枕緩，總長約4米，寬約2.6米

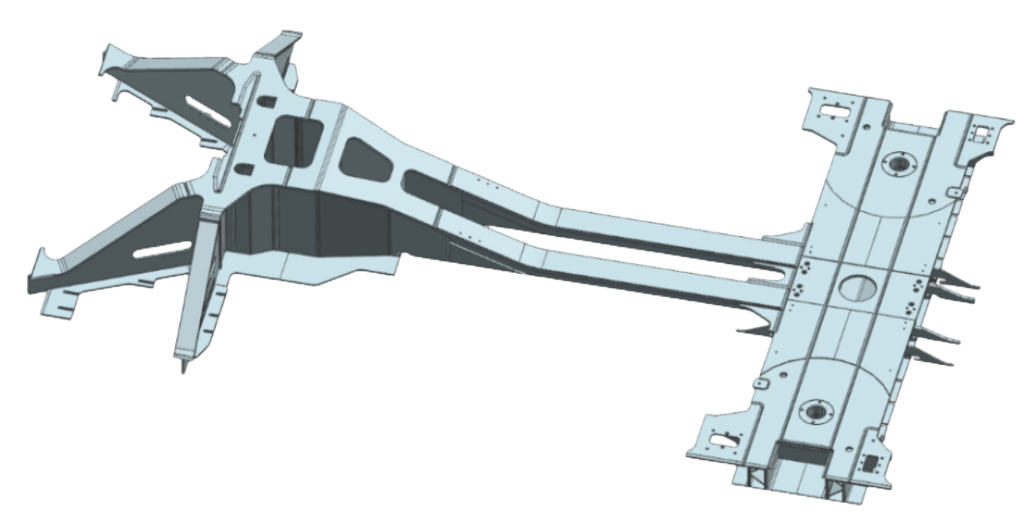

圖 | 列車牽枕緩



技術要求：檢測時長≤30min，精度要求≤0.1mm

測量設備：AutoScan™ 5000

測量過程：根據預先規劃的測量路徑，自動進行測量，無需粘貼標記點。數據測量和數據處理全程自動化完成





圖 | 列車牽枕緩自動化三維檢測





圖 | 部分?jǐn)?shù)據檢測報告



案例總結：本案中AutoScan™ 5000測量系統包含測量頭、機器人、平移導軌和精密轉臺。整個測量過程用時28分鐘，整體測量精度優于0.1mm。
