應用案例 | 鑄鋼車輪在線自動化三維檢測系統
來源：惟景三維 作者：本站編輯
122023.10

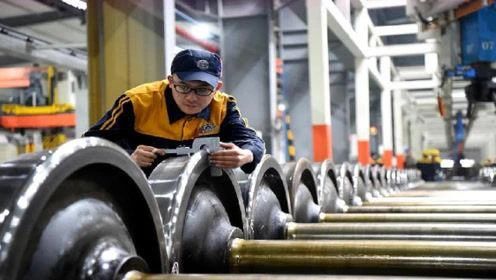

現代鐵路的高速化和重載化，給高鐵運輸安全提出了更高的要求。列車車輪作為重要部件，其制造精度直接影響到列車運行的安全性和舒適性。傳統的人工檢測需利用高度尺、卡尺等工具進行劃線檢測，這種方式精度差、效率低、速度慢，無法滿足大批量的檢測需求。
惟景三維方案：
針對上述問題，惟景三維開發的鑄鋼車輪在線自動檢測系統，包含圖像識別、尺寸檢測、數據管理三大模塊?？勺R別車輪鋼印編碼，快速采集三維數據并自動分析及檢測，完成生產信息、檢測數據的對應存儲及分類管理。
01 檢測過程

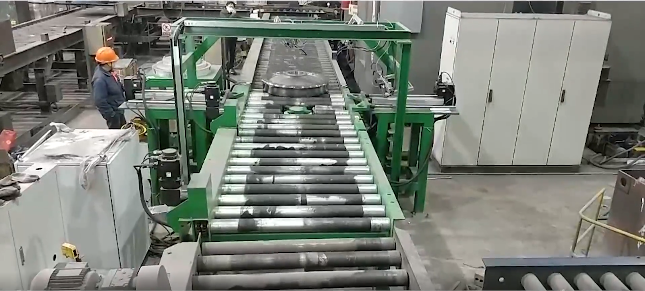

待檢車輪輸送至檢測工位，圖像識別系統提取并記錄車輪上的鋼印字號，隨后車輪被固定在轉臺上，配合線激光檢測系統完成三維測量，并將車輪編號、檢測數據、分析結果等數據傳遞給管理系統。鑄鋼車輪在線自動檢測系統，每分鐘可完成1.5個車輪尺寸的檢測，全程無人工干預，測量精度高，測量速度快，為企業帶來了更大的經濟效益。
02 數據報告
單個車輪采集了滾動圓直徑、內側轂輞距、輪輞寬度、長度、外徑、孔徑、輪緣等多項關鍵尺寸數據。系統自動將數據與原始CAD模型比對分析，并生成定制化檢測報告。
圖 | 部分關鍵尺寸數據報告
-
